Male half | : | AISI O2 52-56 Rc |
Female half | : | AISI O2 56-58 Rc |

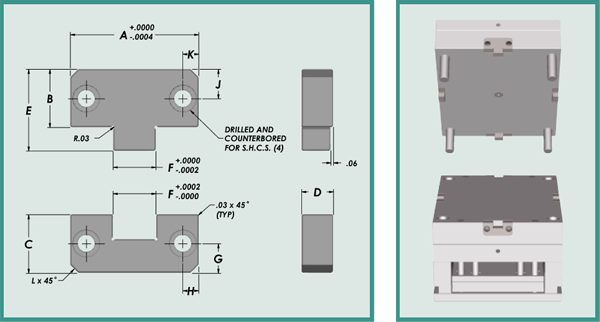

Catalog Number |
A +.0000 -.0004 |
B +.0000 -.0008 |
C +.0000 -.0008 |
D +.000 -.002 |
E | F | G +.010 -.010 |
H | J | K | L | SHCS |
ESL-1.5 | 1.500 | .870 | .870 | .620 | 1.180 | .500 | .281 | .281 | .437 | .281 | .190 | 1/4-20 X 3/4 |
ESL-2.0 | 2.000 | .870 | .870 | .620 | 1.180 | .680 | .375 | .375 | .437 | .375 | .190 | 1/4-20 X 3/4 |
ESL-3.0 | 3.000 | 1.360 | 1.370 | .745 | 1.910 | 1.000 | .688 | .375 | .688 | .375 | .190 | 3/8-16 X 1” |
ESL-4.0 | 4.000 | 1.870 | 1.870 | .745 | 2.640 | 1.375 | .875 | .625 | .875 | .625 | .500 | 3/8-16 X 1” |
ESL-5.0 | 5.000 | 1.870 | 1.870 | 1.120 | 2.640 | 1.750 | .875 | .750 | .875 | .750 | .500 | 1/2-13 X 1-1/4 |
